上一期我們說到了冷媒管的氣密性實驗，本期我們和湖南吉坤機電一起來了解下在中央空調安裝中冷凝水管的安裝注意事項

1、冷凝水管的水平管應坡向排水口，坡度應符合設計要求。當設計無規定時，機組接管處坡度應保證1%及以上，水平干管坡度應保證3‰及以上；

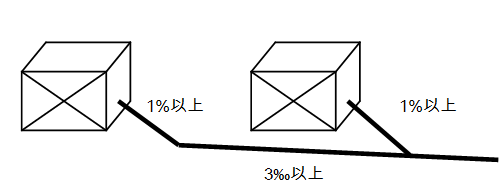

圖1  機組排水接

管坡度要求

2、冷凝排水管匯流時禁止出現相向對流的情況；

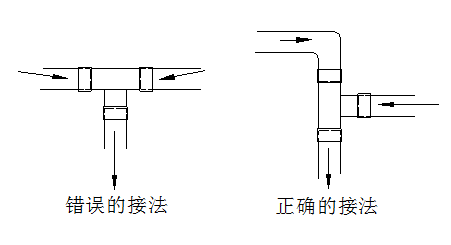

圖2  冷凝排水管匯流

三通接法

3、排水支管與主管連接時，必須從主管上方接入，不能從側面或下面接入；

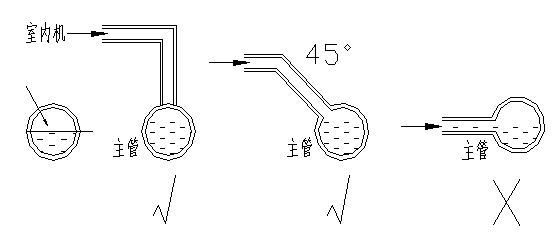

圖3  總管與支管安裝結構示意圖

4、水平支管與豎直主管的連接，應保證來自豎直主管上部的冷凝水不會倒灌入水平支管內；

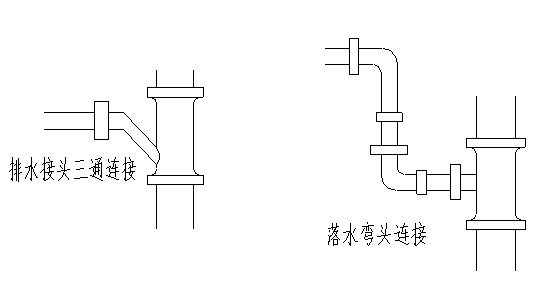

圖4  冷凝排水管支管與豎直主管的連接

5、冷凝排水管嚴禁直接接入污水管、糞水管或其他等易產生腐蝕性氣體及異味的管道，避免異味進入室內、腐蝕機組的情況發生；

6、冷凝排水管嚴禁接入雨水管，防止雨水倒灌造成財產損失、人身傷害等嚴重后果；

7、空調冷凝排水管須接入空調專用排水系統；

8、對于集中排水系統，水平排水管每6米應設置一根通氣管與大氣連通，豎直排水管應在最高處設置一根通氣管，且通氣口必須向下，避免雜質灰塵等的進入；

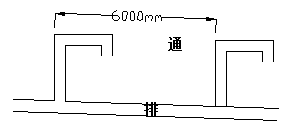

圖5  集中排水管通氣口示意圖

9、管道穿越墻體或樓板處應設套管，套管較排水管大2個規格，且管道接口不得置于套管內。
